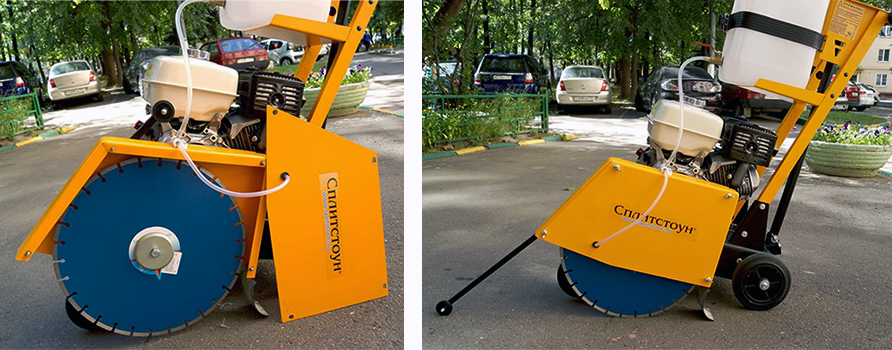

ПРИМЕНЕНИЕ НАРЕЗЧИКОВ ШВОВ СПЛИТСТОУН В ДОРОЖНОЙ ОТРАСЛИ

Нарезчики швов - это специализированное оборудование с алмазными дисками для создания ровных технических пазов в бетоне и асфальте. Они широко используются при устройстве и ремонте дорожных покрытий. В бетонных покрытиях они выполняют деформационные швы, для снятия внутреннего напряжения при перепадах температур и усадке.
Бетонные покрытия в дорожном строительстве используются на объектах с высокими нагрузками, требующих долговечности (до 30–40 лет), высокой прочности и устойчивости к деформациям.

Типы и технические особенности модельного ряда

Компания Splitstone предлагает оборудование, адаптированное под конкретные задачи, с учетом диаметров, используемых дисков, мощности и дополнительных функций. Анализ популярных моделей позволяет выделить три основные категории:

Легкие резчики швов (Ø диска 350 - 400 мм)
Эти модели предназначены для выполнения большинства стандартных работ. Благодаря малому весу и габаритам, удобны в использовании на небольших площадках. Максимальная глубина реза 135 мм, максимальный диаметр используемых алмазных дисков 400 мм.

			РЕЗЧИК ШВОВ СПЛИТСТОУН CS-144E			РЕЗЧИК ШВОВ СПЛИТСТОУН CS-146			РЕЗЧИК ШВОВ СПЛИТСТОУН CS-147E
Двигатель			электрический (380В)			бензиновый			электрический (380В)
Мощность			4 кВт			5,5 л.с.			5,5 кВт
Диаметр диска, мм			400			400			400
Вес, кг			84			75			90

Средние резчики швов (Ø диска 500 - 600 мм)
Предназначены для нарезания конструкционных и технологических швов в бетоне, асфальте, железобетоне, специального вида монолитных покрытий полов, других конструкционных и отделочных строительных материалов. Используются алмазные диски с максимальным диаметром до 600 мм. Максимальная глубина реза 220 мм. Представлены модели с бензиновым или электрическим двигателем. Электрический двигатель позволяет проводить работы в закрытых помещениях.

		РЕЗЧИК ШВОВ СПЛИТСТОУН CS-1810Е		РЕЗЧИК ШВОВ СПЛИТСТОУН CS-2415E		РЕЗЧИК ШВОВ СПЛИТСТОУН CS-149		РЕЗЧИК ШВОВ СПЛИТСТОУН CS-2413
Двигатель		электрический (380 В)		электрический (380 В)		бензиновый		бензиновый
Мощность		7,5 кВт		11 кВт		8 / 7,6 л.с.		10,4 / 11 л.с.
Диаметр диска, мм		500		600		500		600
Вес, кг		172		243		85		213

Тяжелые резчики швов (Ø диска 900 мм)
Это профессиональная техника для масштабных строительных и дорожных задач. Модели разработаны специально для резки усиленных бетонных конструкций на толщину стандартной плиты перекрытия – 360 мм. Максимальный диаметр диска 900 мм. Идеально подходят для выполнения сложных строительных работ в больших объемах.

			РЕЗЧИК ШВОВ СПЛИТСТОУН CS-3215E			РЕЗЧИК ШВОВ СПЛИТСТОУН CS-3213			РЕЗЧИК ШВОВ СПЛИТСТОУН CS-3624
Двигатель			электрический (380В)			бензиновый			бензиновый
Мощность			11 кВт			10,4 / 11 л.с.			22,1 л.с.
Диаметр диска, мм			900			900			900
Вес, кг			260			230			290

Области применения бетонных покрытий:
- скоростные дороги, автомагистрали федерального значения, кольцевые дороги
- взлетно-посадочные полосы, рулевые дорожки, перроны
- полы в цехах, склады, контейнерные терминалы, разгрузочные площадки в портах
- мосты, эстакады, путепроводы, тоннели

Преимущества использования бетонных покрытий:

высокая прочность: монолитное покрытие отлично выдерживает тяжелые осевые нагрузки от грузового транспорта и самолетов

долговечность: срок службы бетонных дорог значительно выше, чем асфальтовых и составляет десятки лет при правильном уходе

устойчивость: бетон не подвержен колейности, выдерживает перепады температур и воздействие влаги

безопасность: обеспечивает хорошее сцепление и видимость, особенно ночью и во влажных условиях

Типы швов по назначению:

изоляционные - вокруг колонн, фундамента, стен для предотвращения передачи деформаций

усадочные - делят бетон на карты, позволяя ему сжиматься при отвердении

конструкционные - в местах перерыва в заливке бетона

Для герметизации швов используют эластичные материалы: полиуретановые герметики, шнуры из вспененного полиэтилена(типа Вилатерм), металлические или резиновые профили

Алмазные диски для нарезчика швов
Компания Splitstone выпускает два вида алмазных дисков, используемых нарезчиками: диски по асфальту и диски по бетону. Алмазные диски для асфальта имеют размерный ряд диаметров от 350 до 600 мм. Диски выпускаются в трех категориях - Standart, Premium и Professional. Рабочий ресурс от 80 до 120 м². Посадочное отверстие 25,4 мм. Второй вид дисков подразумевает резку свежего бетона, бетона и железобетона. Размерный ряд диаметров от 350 до 900 мм. Выпускается в категориях - Standart, Premium и Professional. Рабочий ресурс дисков от 25 до 140 м². Рекомендуемый режим работы алмазных дисков с подачей воды в зону реза, но допускается и сухая резка.

Нарезка швов в свежеуложенном бетоне
Швы в свежеуложенном бетоне нарезаются через 4-12 часов при нормальной температуре (+20°С), сразу после затирки, пока бетон не набрал высокую прочность. Глубина резки составляет от 1/4 до 1/3 толщины бетонной плиты.

Нарезка швов в затвердевшем бетоне
Наиболее распространенный метод, когда бетон набрал определенную прочность, но еще не начал растрескиваться от усадки. Бетон набирает необходимую прочность 8-10 МПа за 12-24 часа. Швы нарезают на 1/3 - 1/4 толщины бетонной плиты.
Для выполнения работы необходимо нанести разметку будущих швов с помощью мелованного шнура или по зафиксированной проволоке. Нарезчик устанавливают точно над линией, Диск заглубляют в бетон на заданную величину и начинают движение.
После нарезки швов их тщательно очищают сжатым воздухом или промывают водой. Очищенные швы заполняют мастиками. После этой процедуры покрытие готово к эксплуатации.

Ремонт дорожного полотна (ямочный ремонт)
Ремонт дорожного полотна удобнее выполнять с помощью бензиновых моделей нарезчиков швов. На автомагистралях нет возможности подключения к электрической сети, а возить за собой генератор экономически не выгодно. Нарезчик швов необходим для обрезки края поврежденного полотна, придания ему прямолинейности и удобства заполнения свежим асфальтом. Отрезанные куски асфальта убираются, а образовавшаяся полость продувается воздухом. Обрезанные края асфальта проливаются горячим битумом для лучшего сцепления со свежим асфальтом. Подготовленную карту заполняют асфальтом. Для глубоких ям смесь укладывается послойно, чтобы добиться нужной плотности. Асфальт разравнивают и уплотняют виброплитой или ручным катком. Движение можно открывать через 2-4 часа после остывания смеси, а для лучшего набора прочности, то через сутки. На федеральных дорогах с большими нагрузками укладывается два слоя асфальта. Нижний толщиной в пределах 4-8 см и верхний толщиной 4-6 см. Глубина реза у моделей Splitstone начинается от 135 мм (с диском ø400 мм). Этого значения с избытком хватает для работы на любом асфальтовом покрытии. Для работы остановимся на наиболее легких моделях CR-146 или CR-149. Мощность двигателей Honda GX200 и GX270 составляет 5,5 л.с. и 8,4 л.с. соответственно.

Вскрытие коммуникаций
Вскрытие коммуникаций нарезчиками швов позволяет аккуратно разрезать асфальтовые и бетонные покрытия с помощью алмазных дисков. Нарезчики используются для штробления, создания технологических проемов, люков и доступа к инженерным сетям. Такой метод обеспечивает ровную кромку, минимизирует повреждения и сокращает время работ. Высокая эффективность при резке асфальта и железобетонных плит. Минимальное количество образуемого строительного мусора. При работе в зоне кабелей необходима проверка на отсутствие в них напряжения. Для этого лучше использовать трассоискатель, который точно укажет местоположение кабеля и поможет избежать опасной ситуации. Выбор модели нарезчика зависит от толщины покрытия, которое требуется вскрыть. Вид покрытия определяет какой алмазный диск следует использовать. Если покрытие двухслойное (бетон+асфальт), то сначала делаем рез в асфальте (диском для асфальта), а затем (сменив диск) диском по бетону. Вскрывая инженерные коммуникации в помещениях лучше использовать модели с электрическими двигателями, так как они не выделяют выхлопные газы и работать с ними безопасно. Компания Splitstone выпускает несколько моделей электрических нарезчиков швов. Мощность асинхронных двигателей АИР от 4,0 до 11,0 кВт (~380 В). Глубина реза от 135 мм до 360 мм. Диаметр дисков от 400 мм до 900 мм.

Подготовка к работе и работа

снимите наружную план шайбу и установите нужный диск. Убедитесь, что стрелка на диске совпадает с фактическим вращением шпинделя

установите планшайбу и затяните гайку (против часовой стрелки)

откалибруйте глубиномер в соответствии с "Руководством по эксплуатации"

проверьте уровень масла и заправьте топливный бак чистым бензином

проверьте состояние воздушного фильтра

откройте топливный кран и установите рычаг газа на минимальную подачу, включите зажигание

потяните резко ручку стартера для запуска двигателя

переведите дроссельную заслонку в среднее положение для прогрева (2-5 мин)

после прогрева переведите рычаг газа в режим максимальной подачи

опустите диск до требуемой отметки на глубиномере

откройте кран подачи воды и начните движение

не пытайтесь прорезать материал на полную глубину, лучше сделать 2-3 прохода

Заключение. Отзывы пользователей нарезчиками Splitstone крайне позитивны и дают хорошее представление о технике этого производителя. Прежде всего, они отмечают высокую надежность, легкий ремонт, хорошее соотношение цена-качество.
